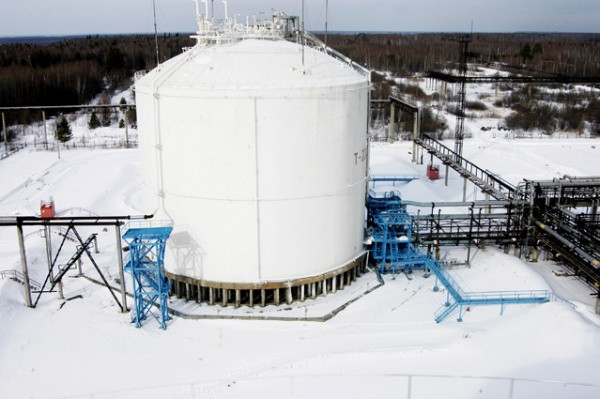

Изотермические вертикальные резервуары

Изотермические резервуары проектируются и изготавливаются в соответствии международными требованиями API 620 «Проектирование и строительство крупных, сварных резервуаров низкого давления».

Данные резервуары предназначены для хранения жидкого аммиака и сжиженных углеводородных газов (пропана, бутана, изобутана, этилена, пропилена, широкой фракции легких углеводородных газов) при постоянной низкой температуре, обеспечивающей избыточное давление насыщенных паров в пределах 0,004-0,008 МПа.

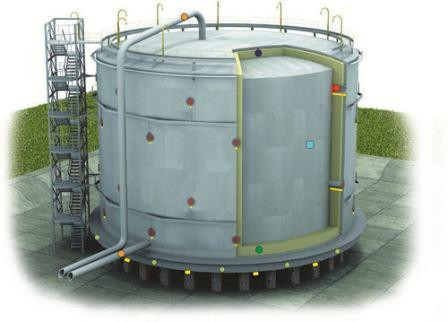

Изотермический резервуар состоит из внутреннего резервуара, где непосредственно хранится сжиженный газ, и наружного.

Межстенное пространство между резервуарами заполнено тепловой изоляцией из вспученного перлитового песка. В межстенное пространство подается инертный газ для осушки теплоизоляции в процессе эксплуатации. Для теплоизоляции днища используются перлитобетонные блоки с заполнением стыков перлитовым песком. Наружный резервуар предохраняет теплоизоляцию от повреждения и проникновения влаги.

При температуре хранения продуктов до -63 °С применяется низколегированная сталь, а с температурой хранения продуктов ниже -63 °С - железоникелевые сплавы.

При проектировании изотермических резервуаров следует учесть что изоляция, находящаяся в межстенном пространстве, вызывает боковое давление на стенки внутреннего и наружного резервуаров. Кроме того, за счет трения о стенки она вызывает также вертикальное усилие.

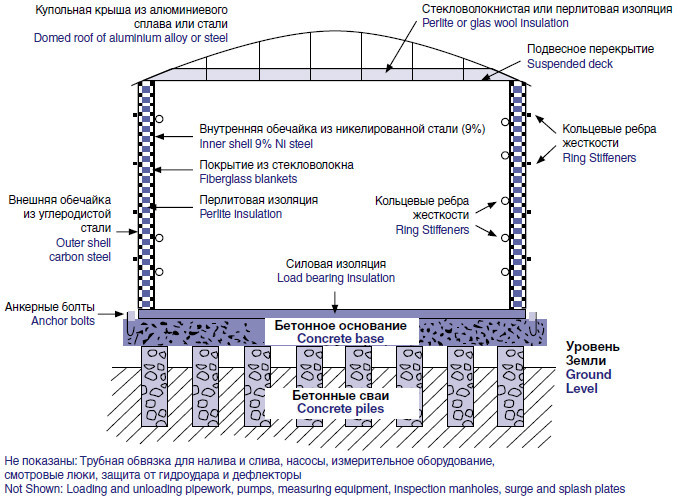

Надземный резервуар хранения сжиженного природного газа (СПГ)

Резервуары для хранения сжиженного природного газа выполняются с двойными стенками: внешняя стенка предназначена для задержки паров СПГ, а вокруг внутренней стенки имеется система изоляции, содержащая криогенную жидкость. Резервуары выполняются из алюминия или стали с 9% содержанием никеля. Вокруг современных резервуаров устраиваются насыпи, бермы, дамбы или обвалования, рассчитанные на прием утечек любого объема, а именно до 110% от объема соответствующего резервуара.
