Вертикальные стальные резервуары с защитной стенкой

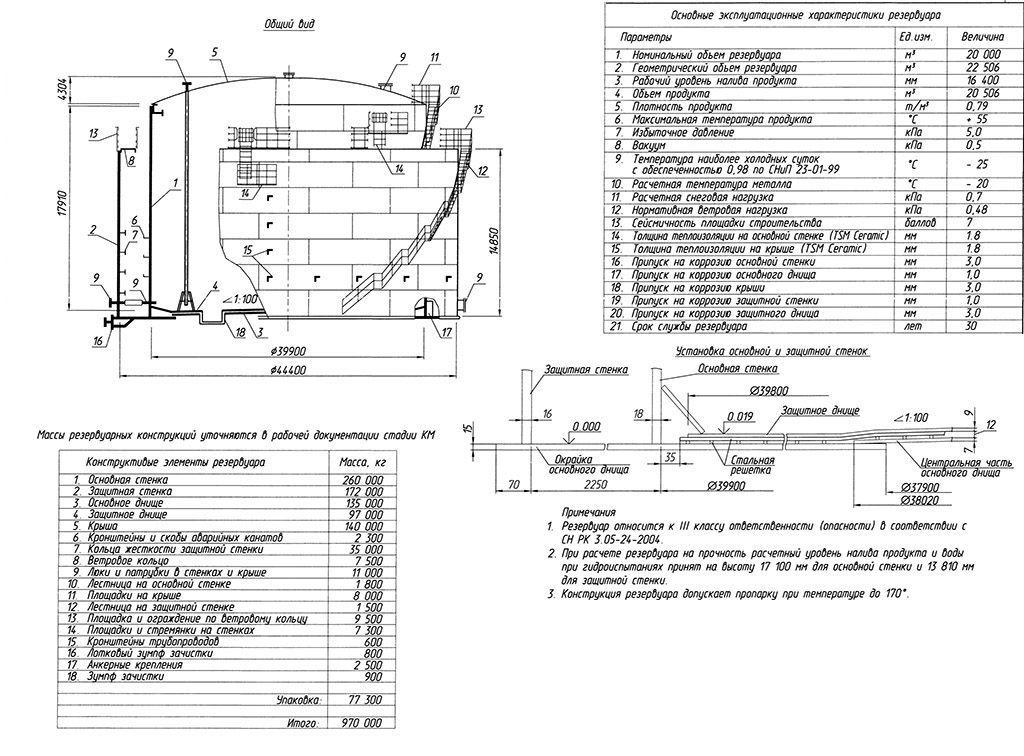

Резервуар с защитной стенкой (РВСЗС) состоит из основного резервуара, предназначенного для хранения продукта, и защитного, расположенного с внешней стороны основного резервуара, предназначенного для удержания хранимого продукта в случае аварии или нарушения герметичности основного резервуара.

Основной резервуар может выполняться со стационарной либо плавающей крышей. Днище основного резервуара может опираться на днище защитного резервуара либо на разделяющие решетки, что позволит контролировать возможные протечки. Уклон днищ резервуаров с защитной стенкой должен быть только наружу.

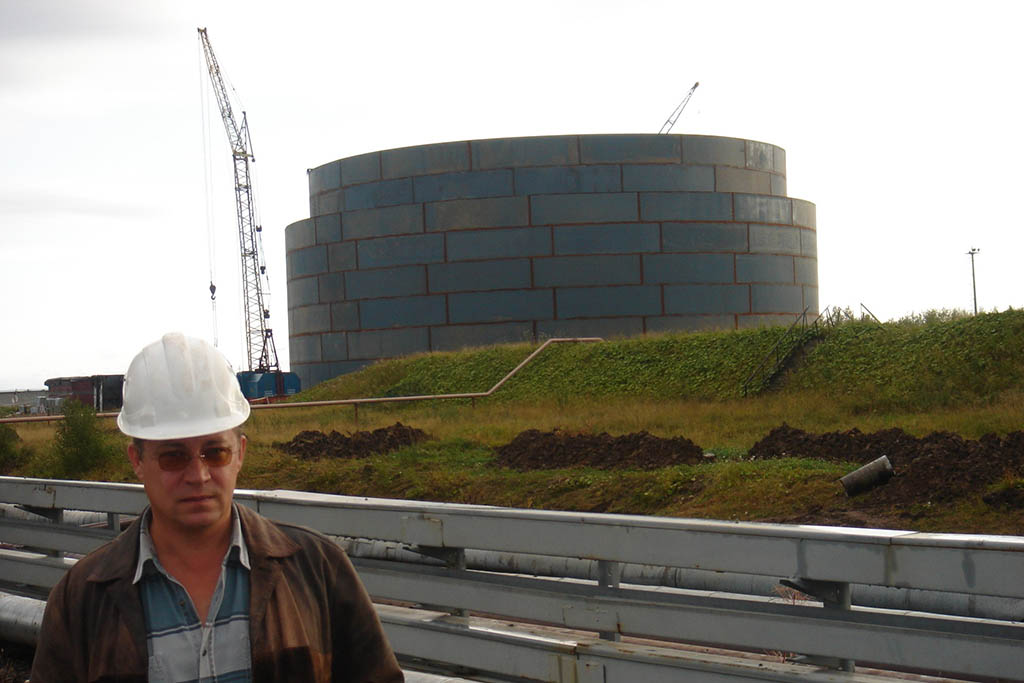

Защитный резервуар выполняется в виде открытого «стакана», в котором установлен основной резервуар – отсюда берется бытовое название «стакан в стакане». Высота стенки защитного резервуара составляет не менее 80% от высоты стенки основного резервуара. Диаметр защитного резервуара проектируется с учетом возможного перетекания части продукта в защитный резервуар либо повреждения основного резервуара, таким образом, что бы уровень разлитого продукта был на 1 м ниже верха стенки защитного резервуара. При этом ширина межстенного пространства должна быть не менее 1,5 м. В случае установки на защитном резервуаре козырька, перекрывающего межстенное пространство, устанавливаются вентиляционные патрубки для обеспечения достаточной вентиляции.

Испытания РВСЗС проводят в 2 этапа. Сначала проводят испытания основного резервуара, затем защитного. Гидравлические испытания защитного резервуара осуществяются при заполнении основного резервуара на высоту стенки защитного резервуара.
