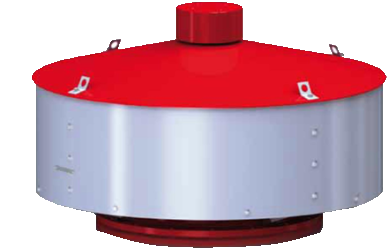

Аварийный клапан АК-500 разработан для защиты резервуаров от диформации и разрушения при возникновении критического давления.

Основной причиной разрушения резервуаров при возникновении пожаров является их разрыв из-за скачкообразного повышения внутреннего давления. Пропускной способности вентиляционных клапанов КДС, КДМ в такой ситуации не хватает.
 При пожаре на одном резервуаре, основной риск разрушения соседних связан не с «перекидыванием» огня, а с ростом внутреннего давления из-за повышения температуры.

АК-500 при критическом росте давления внутри резервуара, вызванным пожаром в резервуаре, или рядом с ним сбрасывает давление внутри РВС. Снижение давления защищает от деформации стенки резервуара и системы пожаротушения.


Применение клапана дает дополнительное время в критической ситуации на принятие решений. Клапан снабжен системой сигнализации о своем срабатывании. Своевременное получение сигнала об аварийном росте давления дает возможность опорожнить резервуар, минимизируя потери товарной продукции и последствия пожара. Применение АК-500 снижает риск деформирования стенок верхних поясов резервуара и разрушения трубопроводов, сухотрубов и систем надслойного пожаротушения.

Технические характеристики

Наименование параметров

Величина параметров

Условный проход, Dу, мм

500

Давление срабатывания, Па (мм.вод. ст.)

2 250-2 400(225-240)

Максимальная пропускная способность, м3/ч, не менее

30 000

Габаритные размеры, мм, не более:

Диаметр

1 000

высота при срабатывании

700

Присоединительные размеры:

Межцентровое расстояние, мм

600

Диаметр отверстий, мм

22

Количество отверстий, шт

16

Масса клапана, кг, не более

100
