Система компенсации нагрузок от патрубков приемо-раздаточных на стенку резервуара СКНР

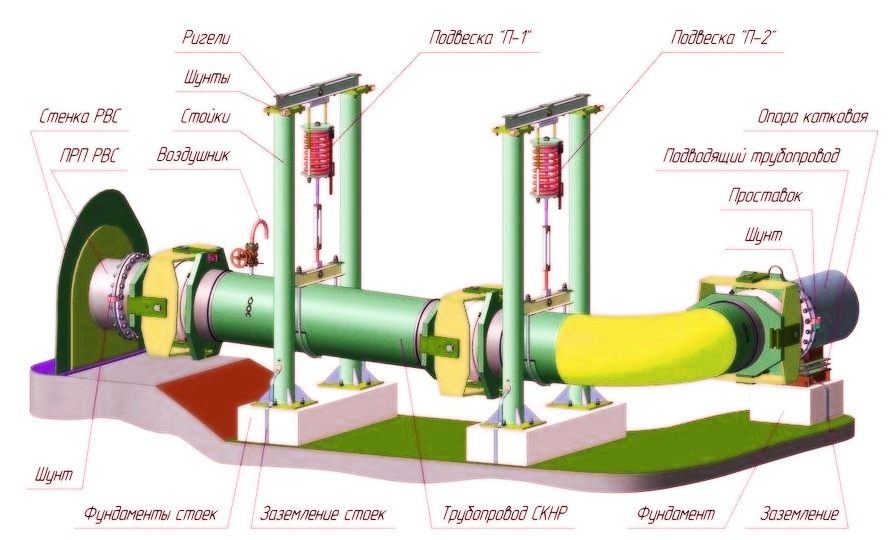

Системы компенсации нагрузок - СКНР используются для компенсации угловых перемещений трубопроводов, в том числе систем подводящих трубопроводов резервуаров в двух плоскостях. СКНР обеспечивает эффективную защиту от статических и динамических нагрузок, надежен в работе и не требует обслуживания в течение всего срока эксплуатации. Его применение позволяет сократить сроки монтажа, снизить расходы по эксплуатации.

СКНР применяют в системах компенсации нагрузок от приемо-раздаточных патрубков на стенку РВС от 10 000 до 50 000 м3. СКНР предназначены для компенсации относительных пространственных перемещений и герметичного соединения трубопроводов, транспортирующих рабочую среду (горючие, легковоспламеняющиеся жидкости) в диапазоне от остаточного давления (вакуума) 0,001 МПа до условного давления 1,0 МПа, в редких случаях до 1,6 МПа и рабочих температур от-60 °С и эксплуатирующихся на магистральных нефтепроводах, нефтеперерабатывающих заводах и нефтебазах.

Областью применения СКНР являются трубные обвязки приемо-раздаточных узлов стальных вертикальных резервуаров объемом от 10 000 до 50 000 м3 и высотой 18 мм с приемо-роздаточными патрубками, а также трубопроводных систем других производственных объектов.

Системы компенсации нагрузок обеспечивают снижение нагрузок на стенку РВС, возникающих при:

осадке основания РВС и опор подводящего трубопровода;
деформациях стенки РВС, приемо-раздаточных патрубков, подводящего технологического трубопровода и самой системы компенсации при изменениях гидравлического давления в них, температуры окружающего воздуха и т. д.

СКНР относится к элементам трубопроводов группы Б, категории II ПБ-03-585-03 в зависимости от класса опасности транспортируемого вещества и рабочих параметров среды, соответствует ПБ 03-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды».

По устойчивости к воздействию климатических факторов внешней среды СКНР изготавливается в исполнении УХЛ 1, при этом допустимые значения температуры окружающего воздуха составляют от +45 °С до -60 °С.
