Применение

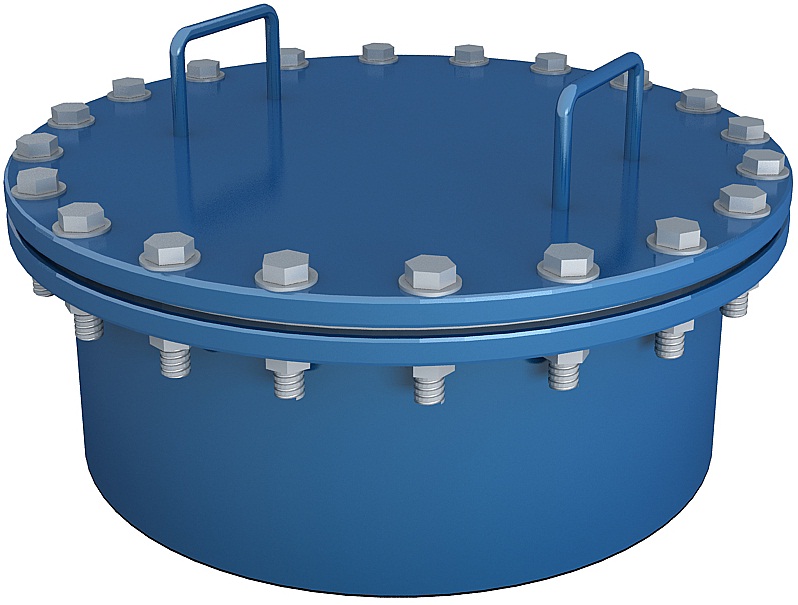

Люк световой предназначен для осмотра, проветривания внутреннего пространства резервуара во время ремонта и зачистки, а также для производства монтажных работ по установке оборудования внутри резервуаров.
Конструктивно люки световые подразделяются на три группы:
- люки без поворотного устройства;
- люки с поворотным устройством;
- люки для резервуаров со щитовой крышей.
Исполнения
По устойчивости к воздействию климатическим факторам внешней среды люки световые изготавливаются в климатических исполнениях У, УХЛ и Т категории размещения 1 по ГОСТ 15150-69.
|
Техническиехарактеристики |
||||||||
|
Наименование параметров |
ЛС-100 |
ЛС-150 |
ЛС-200 |
ЛС-250 |
ЛС-300 |
ЛС-350 |
ЛС-400 |
ЛС-500 |
|
Условный проход D1, мм |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|

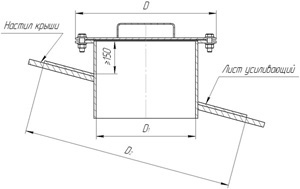

Габаритные размеры |
||||||||
|
Высота, Н |
550 |
550 |
550 |
550 |
550 |
550 |
610/640 |
|
|
Диаметр, D |
205 |
250 |
315 |
370 |
435 |
485 |
535 |
640 |
|
Диаметр усиливающей накладки, D2 |
220 |
320 |
440 |
550 |
650 |
760 |
860 |
1060 |
|
Масса, кг, не более |
7,1 |
12 |
17,5 |
25 |
32,7 |
40,3 |
57 |
95 |
|
*
Возможные параметры высоты (в мм.) для ЛС-500: 460,
712, 532, 280. |
||||||||
