Патрубок приема-раздачи ППР
Патрубок вентиляционный ПВ
Патрубок вентиляционный резервуарный переферийный ПВР-П
Применение
Патрубки приемо-раздаточные ППР предназначены для соединения резервуаров с технологическими трубопроводами при наполнении и опорожнении резервуаров.

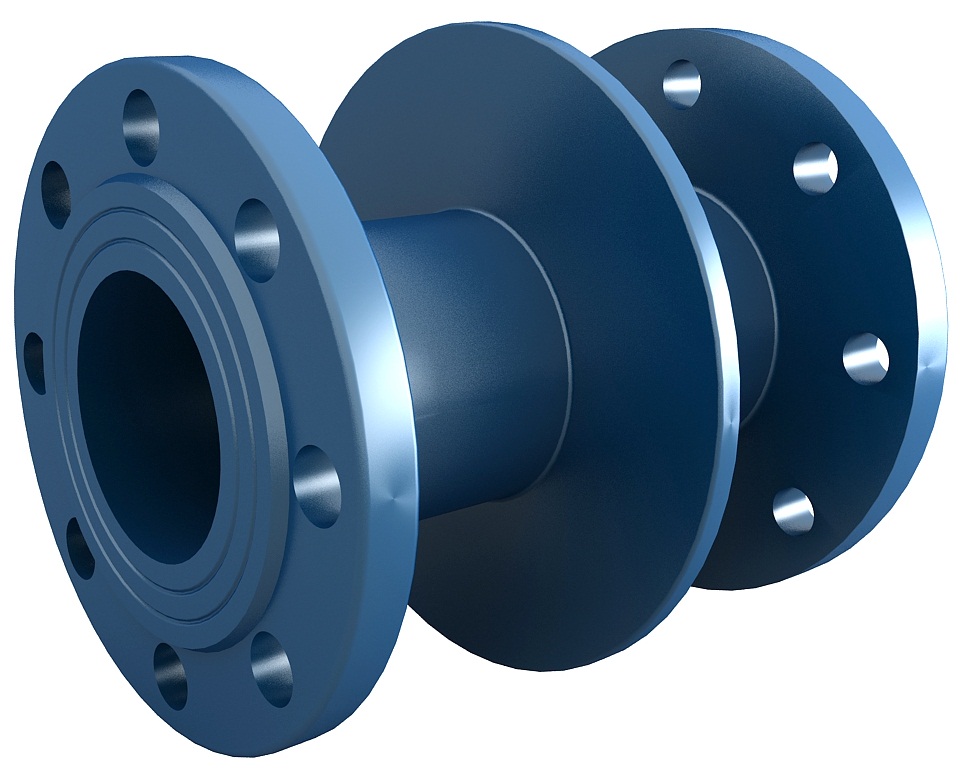

Приемо-раздаточный патрубок собирается из следующих частей:
- фланец для монтажа технологического оборудования и запорной арматуры;
- усиливающие накладки для усиления жесткости конструкции при креплении патрубка к резервуару;
- труба ППР патрубка;
- соединительный фланец для крепления хлопушек или иного оборудования.
Фланец находящийся с внешней стороны емкости необходим для крепления различных коммуникаций, а с внутренней – для монтажа хлопушки или шарниров подъемной трубы.
Исполнения
По устойчивости к воздействию климатических факторов внешней среды Патрубок приемо-раздаточный может изготавливаться в исполнениях У, УХЛ, Т категории размещения 1 по ГОСТ 15150-69.
|

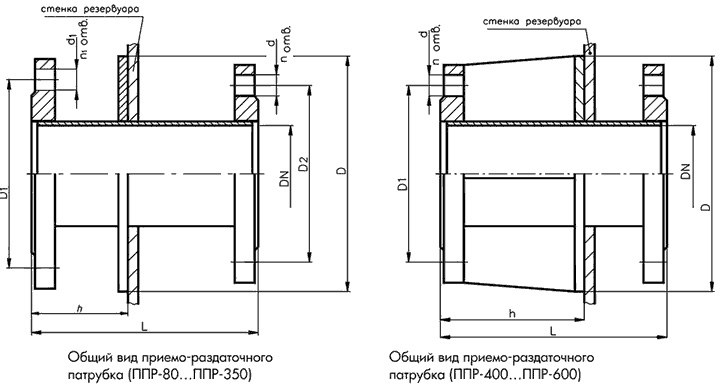

Технические характеристики |
|||||||||
|
Обозначения |
Условный проход, мм |
Габаритные
размеры, мм, не более |
Присоединительные
размеры, мм, не более |
Кол-воотвер. |
Масса, кг, неболее |
||||
|
L |
D |
D1 |
d |
n |
h |
l |
|||
|
ППР 80 |
80 |
320 |
180 |
160 |
18 |
8 |
200 |
200 |
11 |
|
ППР 100 |
100 |
320 |
220 |
190 |
22 |
8 |
250 |
200 |
14,5 |
|
ППР 150 |
150 |
320 |
320 |
250 |
26 |
8 |
300 |
200 |
22,5 |
|
ППР 200 |
200 |
420 |
440 |
310 |
26 |
12 |
340 |
250 |
38 |
|
ППР 250 |
250 |
420 |
550 |
370 |
30 |
12 |
390 |
250 |
51 |
|
ППР 300 |
300 |
420 |
650 |
430 |
30 |
16 |
450 |
250 |
62 |
|
ППР 350 |
350 |
470 |
760 |
490 |
33 |
16 |
500 |
300 |
88,5 |
|
ППР 400 |
400 |
470 |
860 |
550 |
36 |
16 |
550 |
300 |
110 |
|
ППР 500 |
500 |
600 |
1060 |
660 |
36 |
20 |
650 |
350 |
206 |
|
ППР 600 |
600 |
600 |
1160 |
770 |
39 |
20 |
650 |
350 |
270 |
