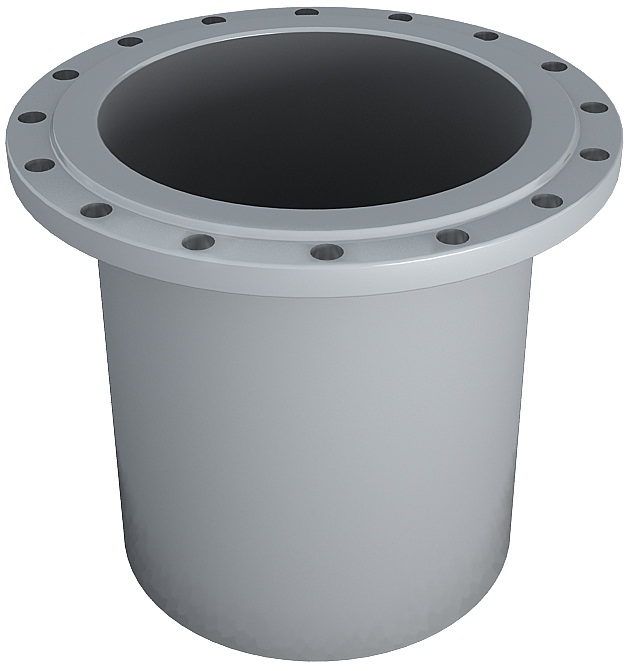

Патрубок монтажный ПМ
Патрубок приема-раздачи ППР
Патрубок вентиляционный ПВ
Патрубок вентиляционный резервуарный переферийный ПВР-П
Применение
Патрубки монтажные ПМ предназначены для установки различного оборудования на крышах вертикальных резервуаров.
Монтажный патрубок входит в необходимый эксплуатационный комплект оснащения емкостей и резервуаров и является частью резервуара для хранения нефтепродуктов и любых жидкостей.
Патрубки монтажные могут быть изготовлены из различных сортов стали, от простых углеродистых до легированных.
Исполнения
По устойчивости к воздействию климатических факторов патрубок монтажный соответствует классам У, УХЛ, Т категории размещения 1 по ГОСТ 15150-69.
|
Оборудование |
Условный проход, мм |
Габаритные размеры, мм, не более |
Присоединительные размеры, мм, не более |
Количество отверстий |
Масса, кг, не более |
|||
|
H |
D |
D1 |
D2 |
d |
n |
|||
|
ПМ 50 |
50 |
230 |
140 |
110 |
110 |
14 |
4 |
2,7 |
|
ПМ 80 |
80 |
250 |
185 |
150 |
120 |
18 |
4 |
4,5 |
|
ПМ 100 |
100 |
260 |
205 |
170 |
220 |
18 |
4 |
6,7 |
|
ПМ 150 |
150 |
300 |
260 |
225 |
320 |
18 |
8 |
12 |
|
ПМ 200 |
200 |
380 |
315 |
280 |
440 |
18 |
8 |
20,1 |
|
ПМ 250 |
250 |
400 |
370 |
335 |
550 |
18 |
12 |
34,7 |
|
ПМ 300 |
300 |
400 |
435 |
395 |
650 |
22 |
12 |
43,9 |
|
ПМ 350 |
350 |
450 |
485 |
445 |
760 |
22 |
12 |
52,7 |
|
ПМ 400 |
400 |
500 |
535 |
495 |
860 |
22 |
16 |
79,6 |
|
ПМ 500 |
500 |
570 |
640 |
600 |
1060 |
22 |
16 |
114,4 |
